การวัดตลับลูกปืน
1. การที่จะทราบเบอร์ตลับลูกปืนได้นั้น เราต้องทราบอย่างน้อย 3 ค่า ได้แก่ ขนาดเส้นผ่านศูนย์กลางวงใน
ขนาดเส้นผ่านศูนย์กลางวงนอก และความหนาของตลับลูกปืนครับ ซึ่งจะใช้สัญลักษณ์ดังนี้ครับ
d = ขนาดเส้นผ่านศูนย์กลางวงใน เรียกสั้น ๆ ว่า วงใน
D = ขนาดเส้นผ่านศูนย์กลางวงนอก เรียกสั้น ๆ ว่า วงนอก
B = ความหนาของตลับลูกปืนที่ประกอบแล้ว

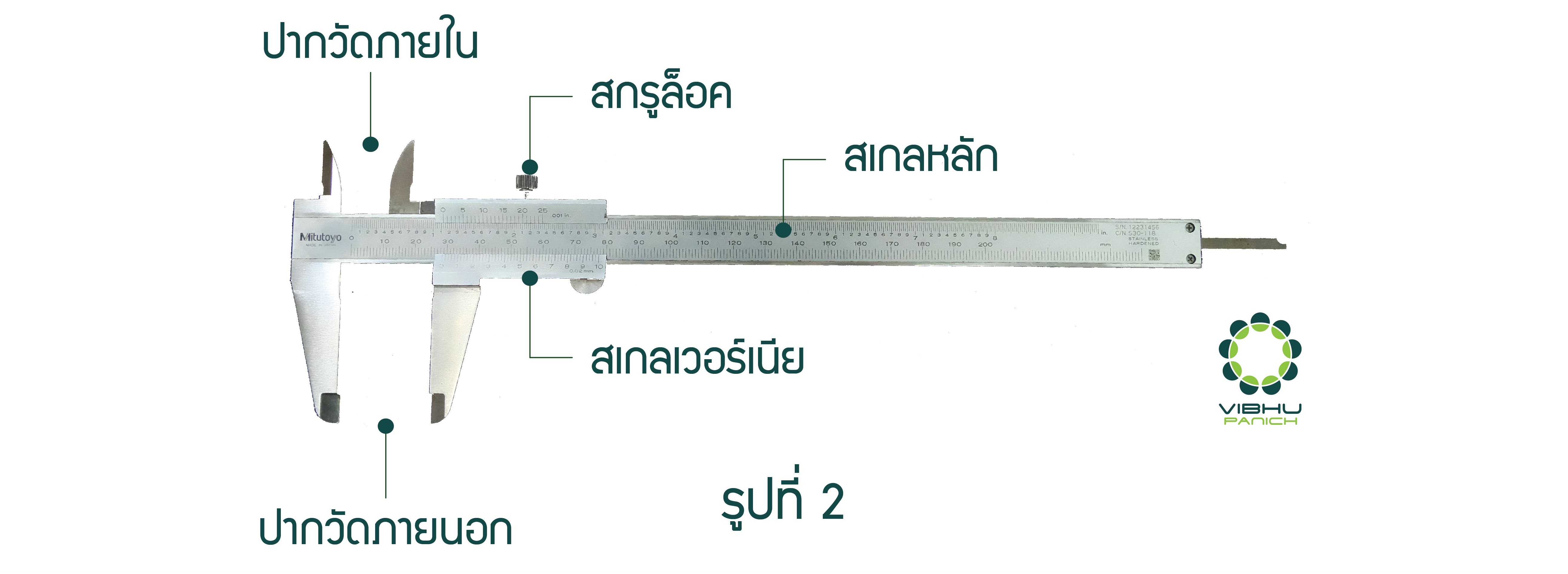

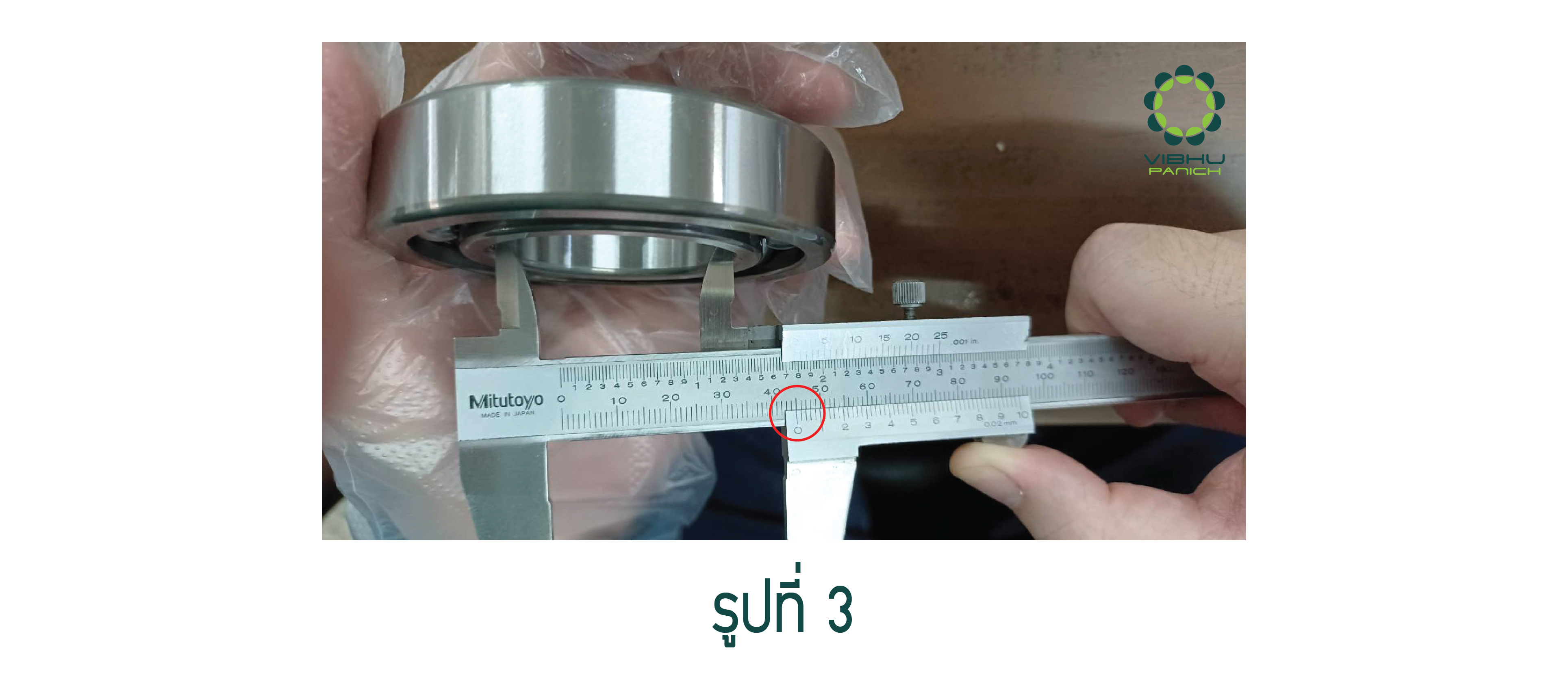

2. วิธีการวัด เราจะใช้เวอร์เนียวัดเส้นผ่านศูนย์กลางวงในก่อน โดยสอดปากวัดภายในของเวอร์เนียเข้าไป กางออกให้ขาชนกับวงในลูกปืน ในขั้นตอนนี้ หากใช้เวอร์เนียแบบดิจิตอล จะสามารถอ่านค่าได้เลย แต่หากเป็นเวอร์เนียแบบธรรมดา จะมีวิธีอ่านค่าตามตัวอย่างนี้ครับ
